Wibeee BOX TRI solar

¿Qué es el Wibeee Box Mono Solar?

El equipo Wibeee Box Trifásico es un medidor del consumo eléctrico que facilita la comprensión del uso de energía en casa y permite la detección de oportunidades para el ahorro.

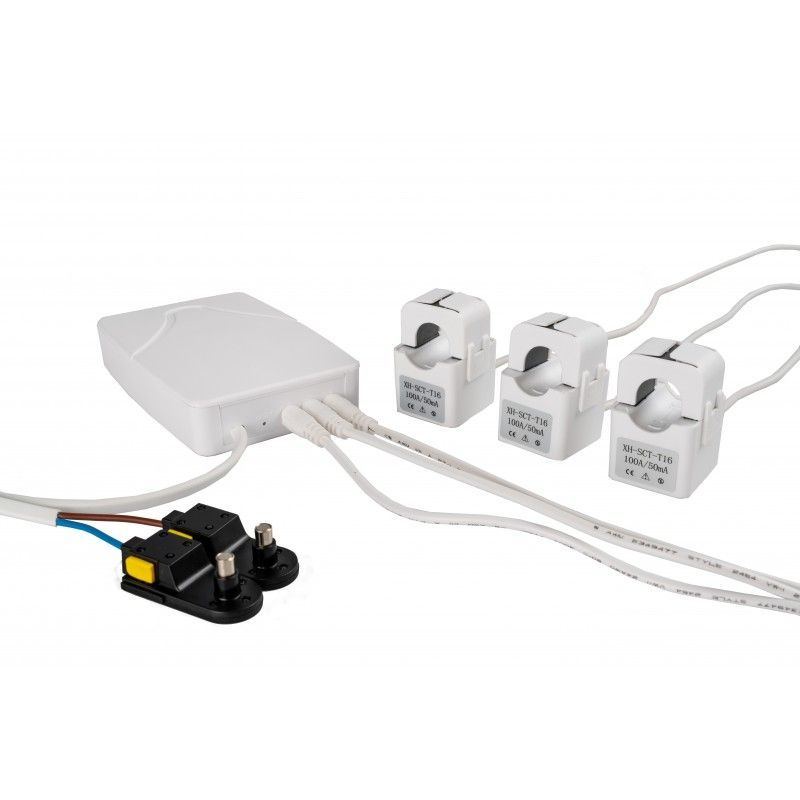

La versión trifásica del Box incluye tres pinzas de medida (una para cada fase). Se instala en el cuadro eléctrico de la vivienda para medir típicamente o bien el consumo general (importación y exportación de energía) o bien la producción fotovoltaica. Si se quiere medir tanto la producción trifásica como el consumo trifásico, se necesitarán dos equipos Box TRI. Se alimenta directamente desde el propio cuadro y se conecta a internet vía WiFi.

Su uso en combinación con el sistema mirubeee se da típicamente en aquellas instalaciones en las que el Gateway de mirubeee no puede leer los datos el inversor solar. Es el medidor que hace mirubeee una solución universal.

El equipo Wibeee Box envía los datos por Internet a la plataforma Wibeee Nest. El acceso a los datos se puede hacer mediante cualquier dispositivo conectado a internet, vía panel de control web (PC) o bien vía aplicación móvil. También es posible la descarga de datos brutos en excel para su posterior análisis fuera de la plataforma.

Diámetro interior de las pinzas: 16mm. Corriente nominal 100A.

Dispone de una memoria interna para almacenar hasta un mes de datos en caso de pérdida de conexión a Internet.

Sistema Wibeee

La Wibeee Box constituye un medidor de consumo eléctrico que simplifica la comprensión total del consumo de energía en el hogar, identificando oportunidades para el ahorro.

Diseñado para su instalación cerca del cuadro eléctrico, se alimenta directamente desde este y se conecta a Internet a través de WiFi. La medición del consumo eléctrico se realiza mediante un transformador de corriente de núcleo partido (o pinza amperimétrica). La Wibeee Box admite hasta 3 pinzas para medir 3 líneas monofásicas, como la línea general de la casa, el circuito de alimentación de un coche eléctrico y la producción fotovoltaica.

El acceso a los datos puede realizarse mediante cualquier dispositivo con conexión a Internet, ya sea a través del panel de control web en PC o mediante una aplicación móvil. Además, se ofrece la opción de descargar datos brutos en formato Excel para un análisis posterior fuera de la plataforma.

Características Wibeee Box Tri

• El equipo Wibeee BOX TRI es el más versátil para instalaciones TRIFÁSICAS, permitiendo la medición de POTENCIAS ACTIVAS en las 3 fases, incluso en sistemas monofásicos. Color blanco.
• Incluye un par de CONECTORES MAGNÉTICOS para facilitar la conexión de la alimentación del equipo a los bornes de las protecciones eléctricas, sin necesidad de herramientas.
• Diámetro interior de las pinzas: 16mm. Corriente nominal 100A.
• Posee una memoria interna que almacena hasta un mes de datos en caso de pérdida de conexión a Internet.

Especificaciones Wibeee Box Tri

LEDs

• LED rojo intermitente: Equipo alimentado.
• LED azul que indica el estado de la conexión:
  • Parpadeo lento (1s): Sin conexión a una red Wi-Fi.
  • Parpadeo rápido (<1s): Conectado a una red Wi-Fi.
  • Encendido fijo: Envío de datos a través de la red.

Características eléctricas

• Rango de tensión 85... 265V~
• Rango de frecuencia 50 Hz - 60 Hz
• Consumo del equipo 20mA
• Relación de transformación de las pinzas 1:2000

Seguridad eléctrica

• Doble aislamiento
• Clase de protección II IEC/EN 61010-1:2010
• Rango de medida:
  • Corriente nominal pinza pequeña 60 A
  • Corriente nominal pinza grande 100 A

Comunicaciones

• Transceptor Wi-Fi IEEE 802.11
• Rango de Frecuencia 2.405-2.48 GHz
• Cifrado AES128
• Certificación FCC (EE. UU.), IC (CANADÁ), ETSI (EUROPA)

Variaciones en el rango de uso

• Temperatura: -25ºC ... +45ºC (0,3%)
• Humedad relativa: 5% ... 95% (0,3%)

Características de construcción

• Material de cierre: Extinción automática UNE 21031 90 ºC
• Peso: 125 g
• Grado de protección: IP 20 (Solo para interiores)

Condiciones ambientales

• Temperatura de funcionamiento: -10ºC ... + 45º
• Humedad (sin condensación): 10% ... 90% (sin condensación)
• Altitud máxima: 2000 m

Normas

• Seguridad IEC 61010-1: 2001 Doble aislamiento Clase de protección contra descargas eléctricas II
• Normativas UNE-EN 61010-2-030: 2011, UNE-EN 61326-1: 2006, EN 301 489-17 V2.2.1

Notas

• Antes de utilizar la WibeeeBox por primera vez, es fundamental leer detenidamente las instrucciones: Smilics Technologies no asume responsabilidad alguna por los daños o lesiones personales que puedan derivarse de la inadecuada instalación o utilización del equipo.
• La utilización de la WibeeeBox en conductores no aislados está limitada a 265 V~ a la frecuencia de potencia.
• Evitar la exposición del equipo a ambientes agresivos o explosivos.
• En caso de detectar alguna anomalía o avería en el equipo, no realizar ninguna medida sin antes tomar las precauciones necesarias. Para medir un conductor no aislado, utilizar el equipo de protección personal adecuado.
